Grasmaster

Für den Grasmaster von NOCH (ca. 149€) habe ich im Internet nach einer Selbstbau Lösung gesucht.

Leider hat die im Internet verwendete Lösung hat nur ein Festmontiertes Sieb!

Hier ist meine verbesserte Lösung:

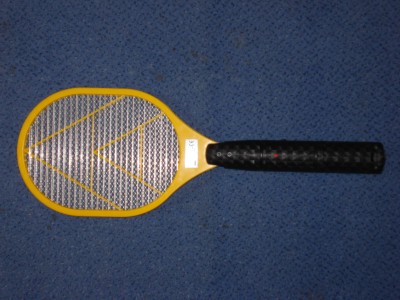

Man besorgt sich eine elektronische Fliegenklatsche und einige Küchensiebe aus Metall!

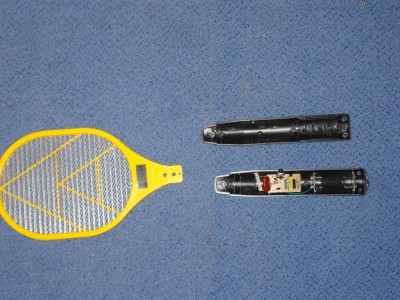

Zuerst schraubt man die Fliegenklatsche auseinander und die zwei Drähte werden direkt am Gitter abgeschnitten.

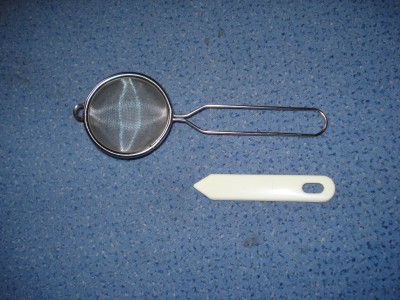

An dem Küchensieb wird das Innenteil vom Griff vorsichtig herausgenommen.

Das Innenteil wird gekürzt und passende Löscher zur Befestigung hineingebohrt.

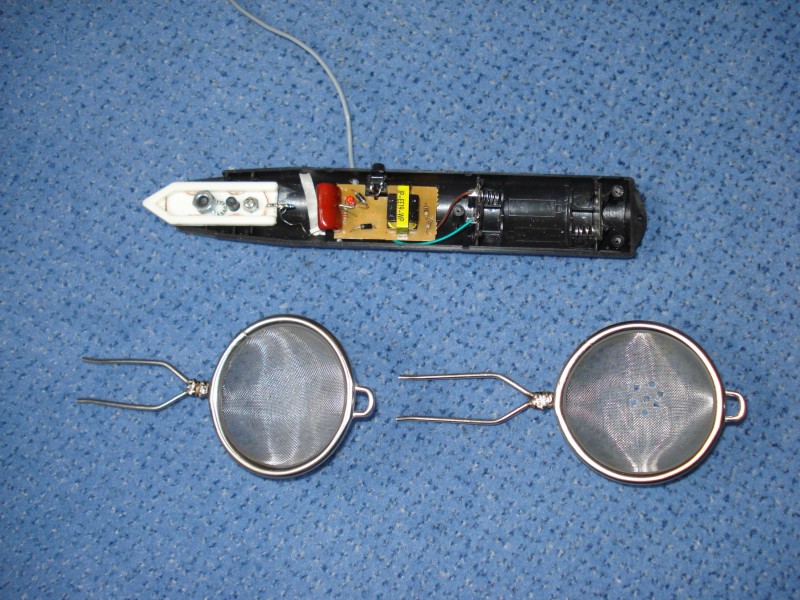

Am Rand vom Innenteil werden einige kleine Löcher gebohrt, für die Kontaktierung.

Jetzt wird ein Stück Eisenbahn-Draht abisoliert, durch diese Löscher gefädelt
und mit einem Draht der Elektronik, verlötet. An dem anderen Draht der Elektronik
wird ein ca. 1m langer Eisenbahn-Draht angelötet. Er wird mit einer Stecknadel,
 am Ende, durchgestochen und ist der Masseanschluss.

Der Metallbügel vom dem Sieb wird gekürzt und am Befestigungspunkt mit blankem
Kupferdraht umwickelt und verlötet (zum besseren Halt).

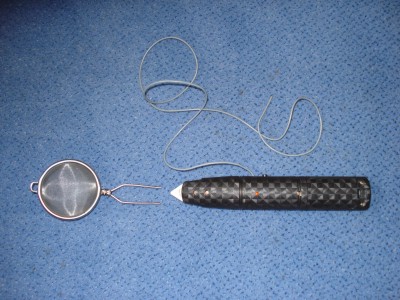

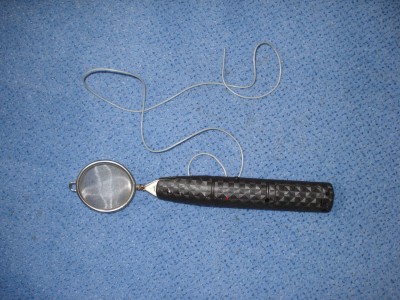

Jetzt kann man verschiedene Siebe, mit verschienen Lochgrößen, benutzen.

und hier ein Beispiel (zum vergrößern auf das Bild klicken):
